Altair SimSolid 是一個結構仿真工具，可直接用原始的未經簡化的幾何裝配體建模，并且不需要劃分網格，在幾秒至幾分鐘內提供結果。在不失精度的情況下，快速處理超大裝配和連接件。

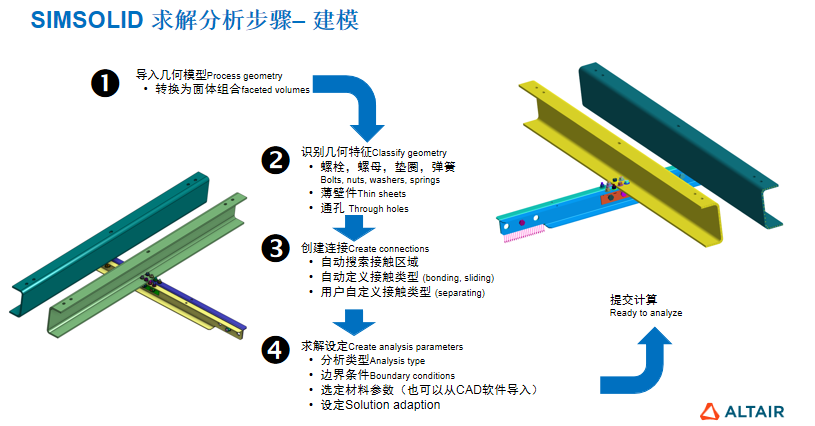

一、Altair SimSolid求解分析步驟-建模

1、導入幾何模型

?轉換為面體組合

2、識別幾何特征

?螺栓，螺母，墊圈，彈簧

?薄壁件

?通孔

3、創建連接

?自動搜索接觸區域

?自動定義接觸類型

用戶自定義接觸類型

4、求解設定

?分析類型

?邊界條件

?選定材料參數（也可以從CAD軟件導入）

?設定

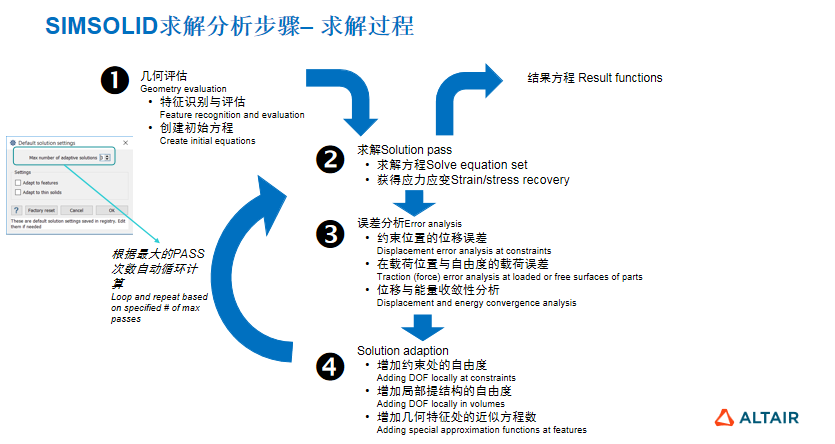

二、Altair SimSolid求解分析步驟– 求解過程

1、幾何評估

?特征識別與評估

?創建初始方程

2、求解

?求解方程

?獲得應力應變

3、誤差分析

? 約束位置的位移誤差

? 在載荷位置與自由度的載荷誤差

? 位移與能量收斂性分析

4、設定

? 增加約束處的自由度

? 增加局部提結構的自由度

? 增加幾何特征處的近似方程數

5、根據最大的PASS次數自動循環計算

? 結果方程

三、Altair SimSolid求解分析步驟 – 后處理

1、創建結果響應網格

? 用于把方程結果映射到幾何上面

? 可以即時重新定義

2、可以讀取任意點的結果數值

? 可以獲得結果響應網格節點處的結果數值

? 提取速度快

3、輸出反力

? 約束反力

? 接觸反力

? 部件合力

4、快速重分析Fast re-analysis

? SIMSOLID能利用之前設定響應網格與方程數量

? 重新計算快

5、耦合分析

? 某一個計算分析結果可以直接用到下一分析中

? 如熱固耦合分析，非線性分析，瞬態動力學分析
