Q：SimSolid究竟有什么特別之處？

A：Altair SimSolid是專為設計工程師開發的結構分析軟件且非常有創新性。它消除了傳統 FEA 中特別耗時和非常專業的兩項龐大任務——幾何結構簡化和網格劃分，是一場仿真變革。簡而言之，就是不用做幾何簡化，不用畫網格，復雜裝配體數量沒有上限，真實三維模型直接導入，但是需要三維模型具有比較好的幾何準確性哦，再設定載荷邊界即可計算。

Q：不用畫網格？那它的支撐理論是什么？

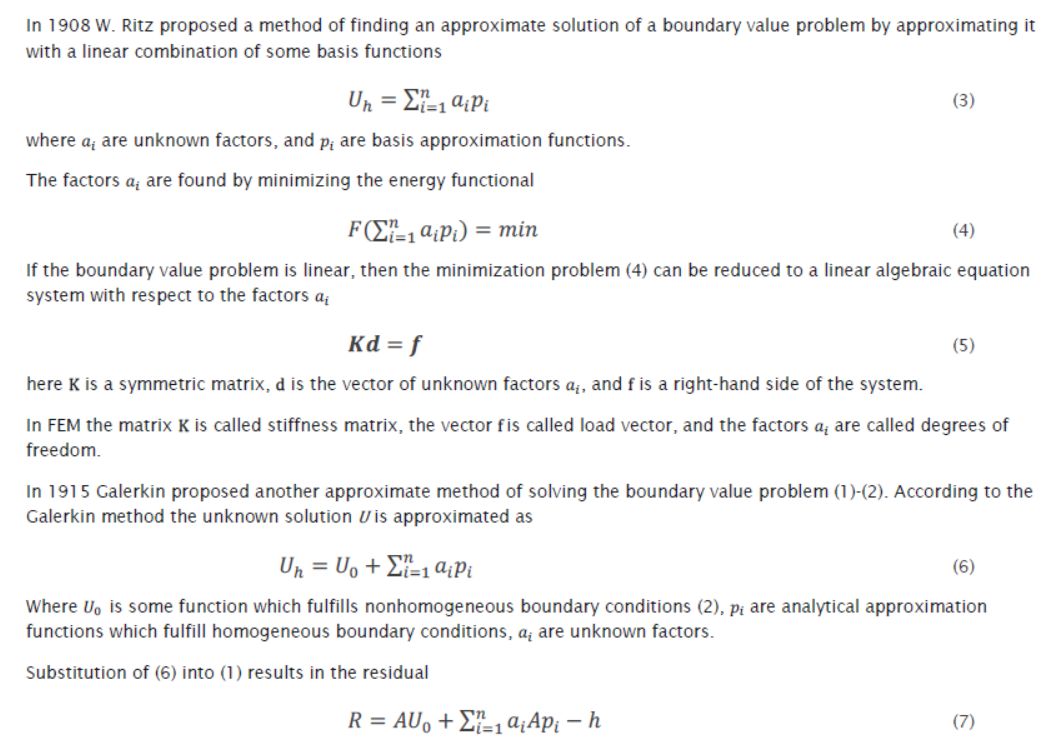

A：SimSolid 是一款結構分析求解器，是基于有限元算法的擴展算法，無需使用傳統有限元算法的特定形狀的單元網格。

在SimSolid中，離散單元可以是單個部件，有限元形函數（插值函數）可以是任意階數的多項式函數，并且可以隨著計算過程自動調整階數或者使用非多項式的特殊函數，以提高計算精度。

求解精度控制基于局部能量密度改變和邊界條件的誤差，適用于局部與全局，適用于復雜零件或者大型裝配體。

Q：Altair SimSolid能做哪些分析呢？

A：SimSolid支持以下分析類型：

1、線性靜力學

2、非線性靜力學： 接觸非線性、材料非線性、幾何非線性

3、動力學分析：模態分析、頻響分析、隨機振動、瞬態動力學

4、熱分析、熱固耦合分析

Q：分析類型挺全，那SimSolid精度怎么樣？不用抽中面，不用畫網格，那這個軟件靠譜么？

A：讓我們多方位多視角來看看SimSolid的精度是否可靠

1、與理論解/經驗解的對比

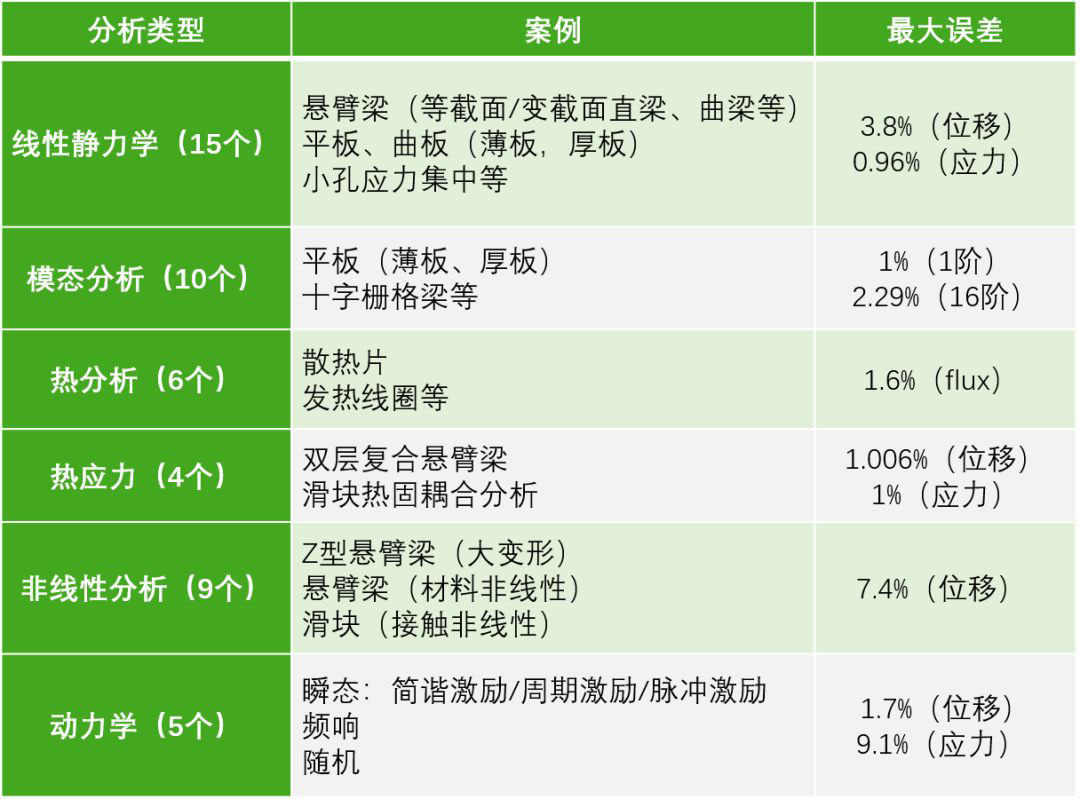

我們的開發團隊針對經典的分析類型，結合眾多案例（如下表）對SimSolid位移、應力等誤差進行了理論解/經驗解與SimSolid仿真結果的對比。

2、無網格技術結構仿真案例分享

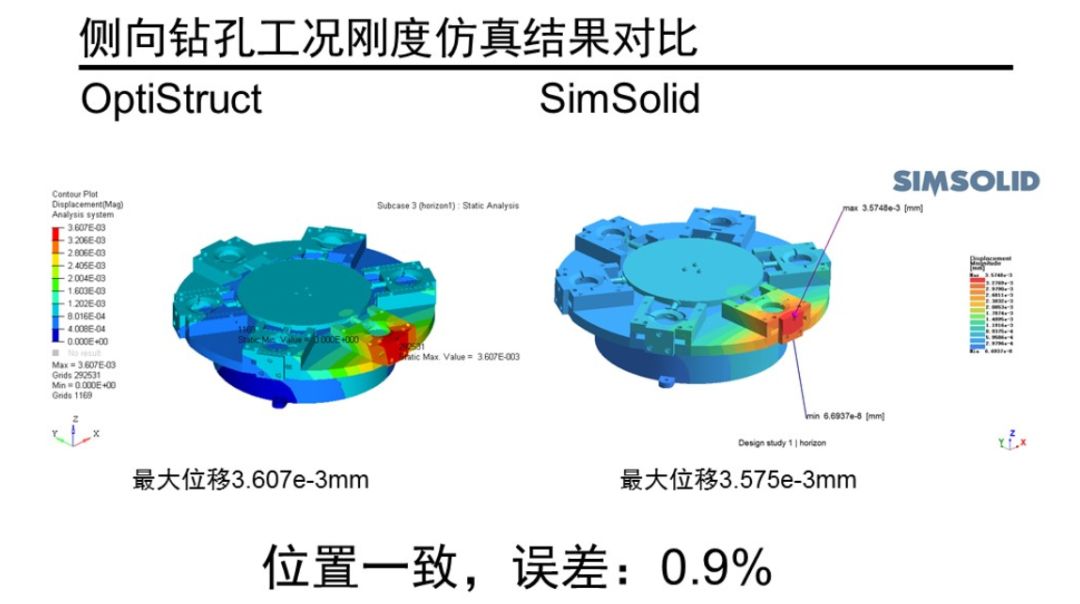

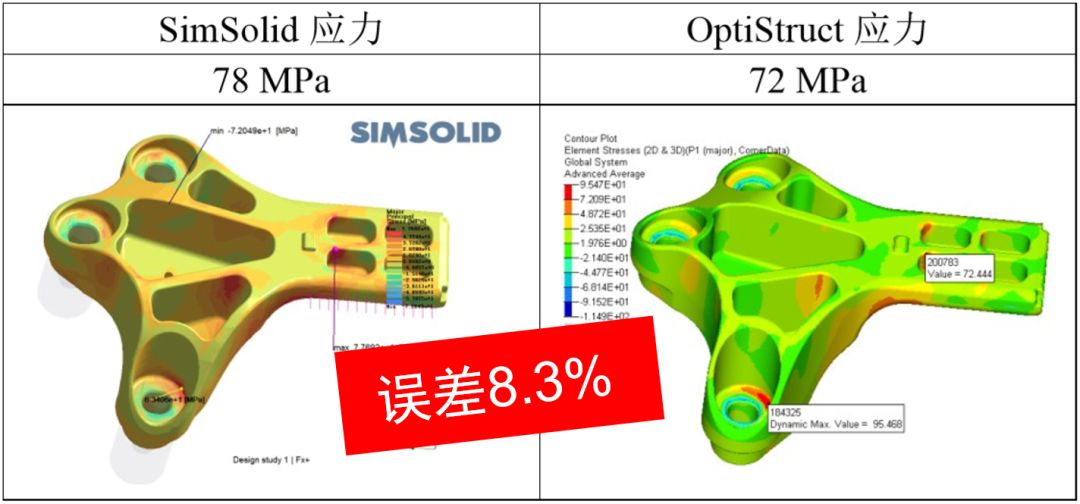

使用SimSolid與傳統FEA工具進行了結果對比

結果表明，相較傳統FEA軟件，在相同的硬件配置和計算精度條件下，SimSolid節約了大量的前處理時間，計算時間也大大縮短； 并且SimSolid 可以很大程度上避免傳統有限元軟件因分析經驗不足所導致的計算結果存在較大差異的問題。
