Altair SimSolid允許土木工程師在幾分鐘內分析特征完備的 CAD 裝配體，無需進行幾何簡化和網格劃分，這是一項技術突破，使得工程師能夠在大型結構中預見更好的替代方案，并在現有項目時間表內快速發展設計。借助Altair SimSolid，設計團隊可以對其復雜的零件進行多次迭代，并以驚人的速度探索大型裝配體的多種替代方案。

Altair SimSolid 應用特點：

無網格技術

無需任何幾何簡化

適用大型復雜裝配體

幾秒到幾分鐘給出準確結果

支持非線性和動力學分析

自動識別螺母和螺栓

自動創建接觸和焊接

Altair SimSolid 革新了現有的大型鋼結構分析：無網格，精度高、比80%的鋼結構分析工具更快、更輕松處理大型裝配體和復雜鋼結構節點。

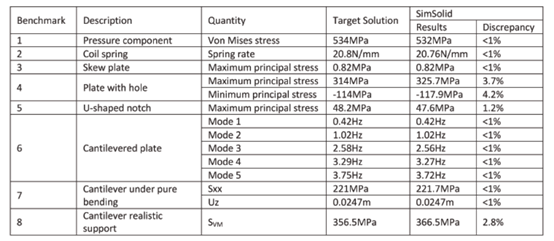

關于精度，國際有限元組織（NAFEMS）曾做過標準測試，與傳統有限元軟件結果相比，這些測試結果差異在5%以內。

我們將通過以下四個案例為大家介紹一下它在大型建筑結構上的應用特點。

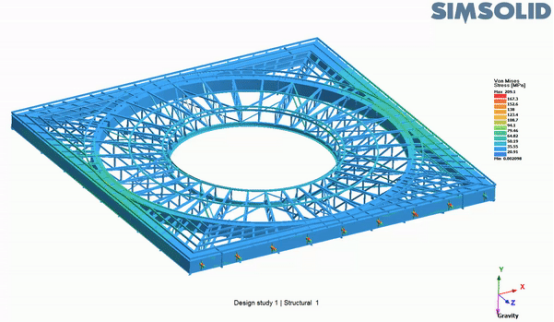

案例一：大型鋼結構舞臺

該舞臺整個裝配體有7738個零件，從幾何導入到結果輸出，在2小時內就完成了一輪性能評估，建模約60分鐘，主要處理連接的創建和檢查，求解約30分鐘。

可能同樣的時間，傳統分析只夠考慮做怎樣的幾何簡化來減少網格劃分和計算機求解的工作量，而無網格求解器 SimSolid 已經完成了整個結構的評估。針對此類大型結構，在設計的早期引入應對大型結構的頻繁變更，將大大縮短項目設計周期。

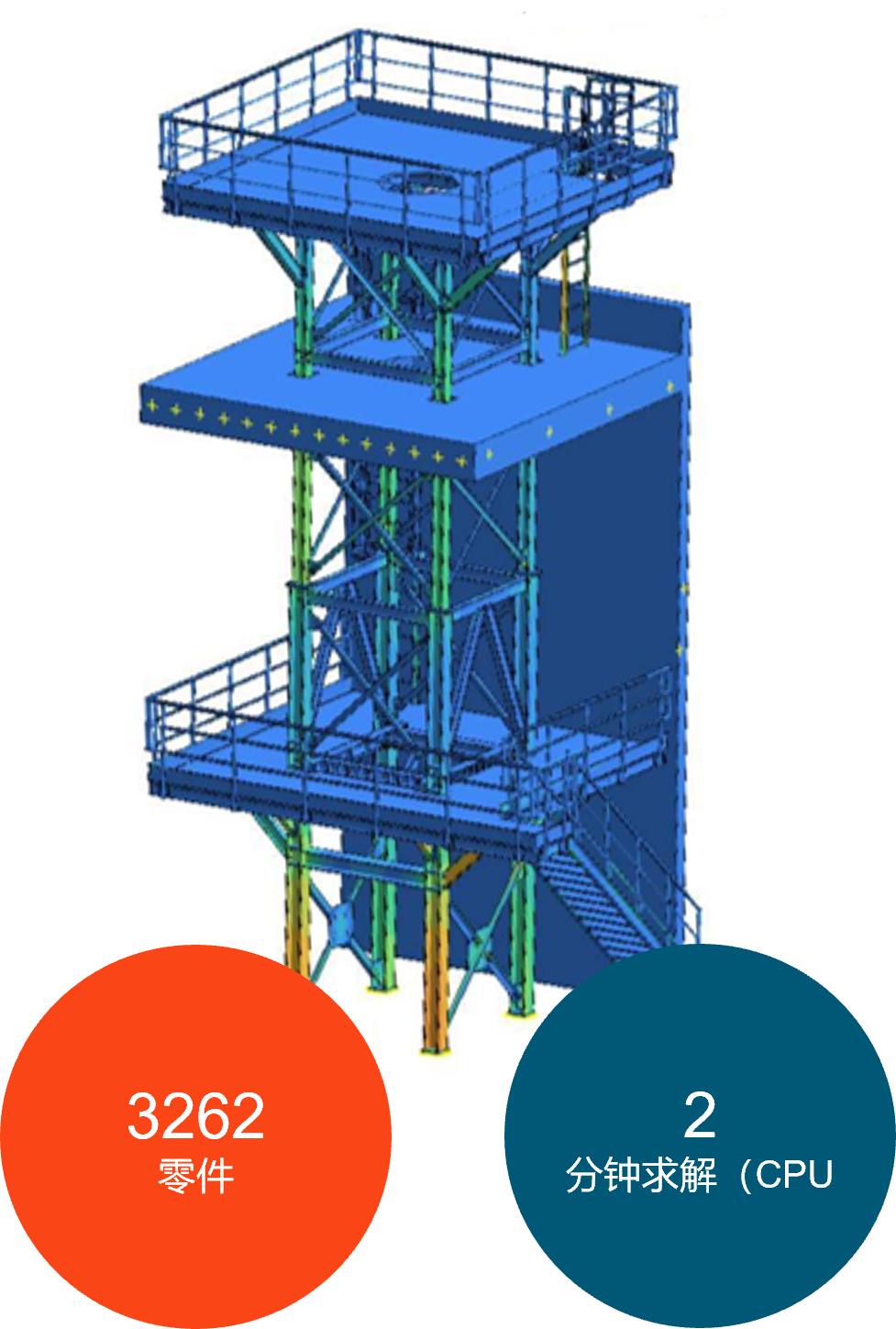

案例二：立面鋼結構

對于此類鋼結構，我們可以直接分析完整的裝配體，不用做任何幾何簡化。這樣的好處是，邊界條件可以完整地施加在真實的幾何上。如果對幾何進行簡化，勢必也要花更多的時間和專業知識來衡量簡化后的邊界條件。

對于 SimSolid 無網格求解器而言，完整的裝配體分析，雖然零件個數多達上千個，但是求解時間并不會急劇增大，通常在幾分鐘就完成，并且這樣的求解速度不需要借助 GPU 加速，普通的個人筆記本電腦就可以。

案例三：廠房結構

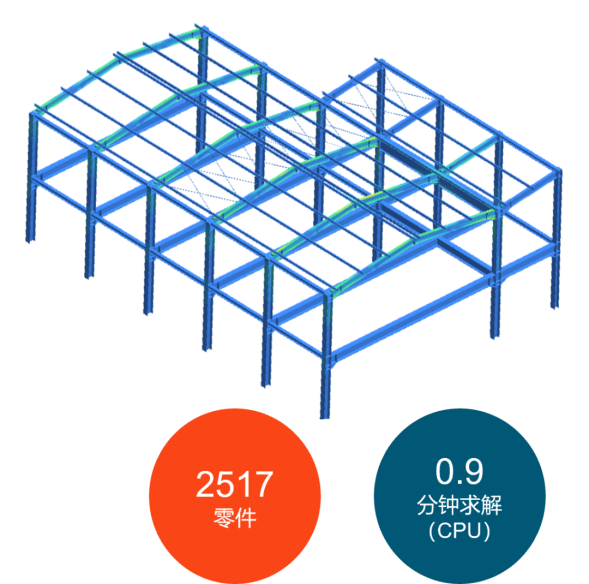

上圖是常見的廠房結構，零件數目2517，進行線性分析，在個人筆記本上不到一分鐘就可以求解完成。這種在極短的時間查看主要傳力路徑的能力，借助 SimSolid 是能夠輕易做到的。

而且，借助 SimSolid，無太多仿真經驗的設計工程師也可以輕易做到，因?yàn)?SimSolid 去除了專業知識要求較高的幾何簡化和網格劃分。針對此類桁架結構，設計工程師可以在簡單的1天培訓后，就可以著手分析并很快得到結果，可以將大部分時間真正用在結構多方案探索上。

案例四：復雜鋼結構節點

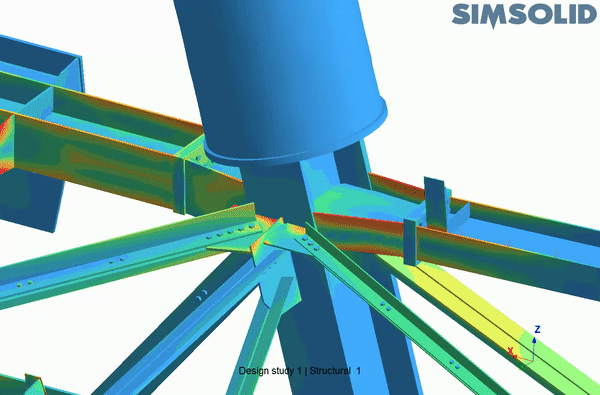

類似上圖的鋼結構節點是分析時的難點和重點，此處幾何復雜多變，也是傳力的關鍵部位。SimSolid 分析復雜鋼結構節點時，不用任何幾何簡化，可以保留整個鋼節點的詳細細節設計，直接在原始幾何上驗證，螺栓螺母也可以直接以實體幾何的形式參與計算。這種保留全部幾何特征的分析，在 SimSolid 中建模操作簡單，查看結果更直觀。此類復雜節點的分析，在 SimSolid 中可以化繁為簡，不再是一個分析難點，可以輕易展開。
