Altair ElectroFlo產品亮點

? 耦合電氣分析

? 1D仿真以及專業的輻射求解器

? 嵌入式熱/電網絡

? 常用產品的全自動建模

? 廣泛的錯誤檢查

? 面向?qū)ο蟮慕＃管浖子谑褂?/p>

Altair ElectroFlo優勢

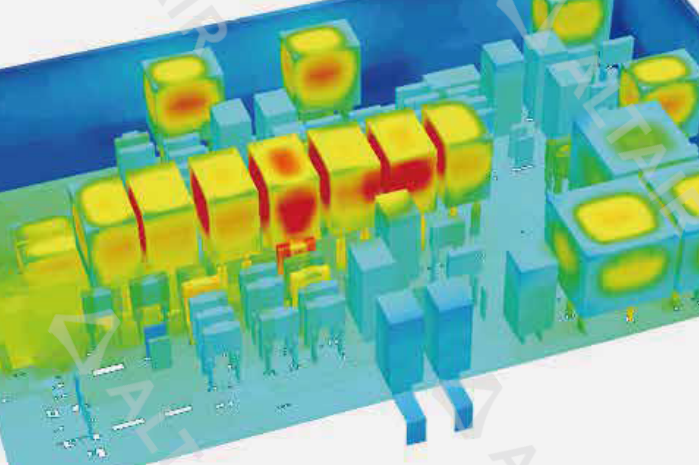

ElectroFlo專為具有挑戰性的電子冷卻而設計。利用基于產品的建模方法，通過廣泛的自檢和自動化實現了前所未有的易用性。它的求解器利用穩定而強大的CFD核心；但是，求解器的真正的亮點來言于它“混合”的方法，它將多種物理學廣泛的解決方法與保真度相結合。

軟件協同電子分析用于導線以及導體的焦耳加熱（自加熱），也可用于建立液體通道的集成1D流動網絡。其還可用于具有混合保真度的集中熱分析，以及電氣R／C網絡。大程度降低前處理的投入。

Altair ElectroFlo功能

耦合電氣分析：

? 電壓場與電阻率并行求解，以評估焦耳熱的分布

? 準確計算走線和電導線的自加熱，避免設計上的無謂投入
1D流體網格協同仿真：

? 將復雜的“流量網絡系統”集成模型中

? 能對液體冷卻通道和冷板進行建模。而占用少量的計算資源

獲得專利的輻射解算器：

? 自動組合元素表面，使其具有更合理的輻射網格，而不是由問題的細節決定
嵌入式熱／電網絡：

? 允許在模型中集成電阻熱網，不受電路復雜性的限制

? 添加組件的內部細節將系統連接到環境

面向?qū)ο蟮慕＃?/strong>

? 在邊界條件上應用“對象”、“載荷”和“函數”之間的關聯

? 用戶選擇特定的區域，輸入常量值或函數曲線以設定不同的值

? 修改/復制對象，自送修改/創建BC

自動化：

通用模板化的全自動建模方法：

? 網格：完全自動化，自定義加密

? 模型清理：一鍵式全自動化，或者對所選對象進行自定義控制

? 電路檢測：使用元件電阻率和電氣鏈的全自動電路檢測程序

廣泛的錯誤檢查：

? 運行前檢查材料屬性

? 在導體應用電器邊界條件

憑借專注于電子應用的技術特性，ElectroFlow可提供更高的精度，同時減少建模和仿真時間。

模型管理器列表視圖：

使用戶一次導入整個模型，即可修改多個對象。

? Treeview用于填充列表視圖

? 按對象、類型、材料顏色分類

? 按類型、功率、溫度、材排序

? 創建組／裝配體

? 復制／旋轉／平移／鏡像

用戶可擴展的庫：

? 組件、對流、材料屬性和TIM

通過自定義函數或者表格來定義變化的邊界條件，包括：

? 時間，溫度和／或空間相關

? 周期函數、反函數和恒溫控件

? 從文件讀取多項式、指數、正弦曲線

? 使用多個函數來定義溫度依賴性和空間相關性

支持2D實體幾何導入：

? CAD，IGES，ODB＋＋，IDF格

? CSV組件放置工具

? 用戶指定的公差

? 用于智能導入的工具，用于捕獲所需的參數，丟棄熱不相關的細節

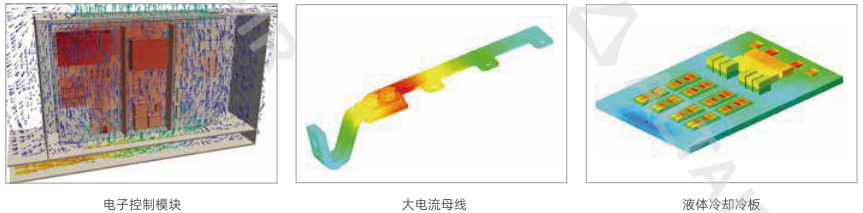

高電流應用:

在這些應用中，由于電流的流動，在各種導體和導線中產生大量的熱量。

? 自動檢測電路

? 求解電壓場，準確預測自熱效應

? 電流/電壓的邊界條件

? 電氣鏈路和節點， 增加電路細節，對計算資源影響特別小

? 螺栓接頭損耗使用電/熱平面電阻建模

通風口和風扇:

? 與墻壁相關風扇固定或使用風扇曲線

? 可以模擬旋流、旋轉、輪轂散熱

分析:

? 層流，湍流

? 穩態、瞬態

? 修改運行作業

? 組件熱裕量跟蹤

液體冷卻應用:

由于具有很高的熱量，設計中會應用具有復雜內部管道的芯片熱交換器實現部件冷卻。由于換熱器肋片復雜的幾何細節，換熱器芯的傳統CFD建模是不可行的。

? ElectroFlo的一維流網絡協同仿真是理想的解決方法

? 用戶提供流路和通道橫截面

? 自動創建流動節點和固體與流體接口

? 自動創建對流和平流電阻

? 交換器參數來自相關的測試數據或績效圖表

后處理：

? 3D繪圖，可選擇在原始CAD上繪制

? 切割平面條紋圖

? 流度矢量，可以由任何標量著色

? 任意體積區域內的結果報告

? 任意平面上的結果報告

? 自動結果導出到ParaView以進行高級后處理

其他功能：

? 會話文件跟蹤命令歷史記錄

? 崩遺恢復
