一 、Altair SimSolid 解決方案

與傳統有限元分析不同，SimSolid 采用一種全新的方法解決幾何問題。該方法的一些重要屬性如下：

1、SimSolid軟件采用無網格化求解方法，不再需要對結構進行剖分網格操作；

2、SimSolid方法可以直接對CAD裝配體全特征進行分析，不再需要耗時費力的幾何處理，如去除幾何細節特征、抽取中面等；

3、SimSolid方法快速并且效率高，可以在計算時間和內存占用上提供性能指標，使大型或復雜的裝配體能夠在桌面級PC上快速解決；

4、SimSolid軟件通過多通道自適應分析控制求解精度。自適應性可以全局或局部定義，且處于常激活狀態。

二 、SimSolid的優勢

SimSolid軟件避免了有限元分析中兩個非常耗時且需要廣泛專業知識的兩個步驟——幾何簡化和網格劃分。這兩個步驟一般情況下需要耗費建模和分析總時間的30%到70%，代表著結構仿真流程的重大改進。

另一個優勢是增加了解決實際問題的可能性。與將裝配體簡化為一個零件或者僅僅考慮部分零件之間的關聯性不同，SimSolid簡化了模型建立、施加載荷和約束條件的規范，可以對更加完整的裝配體進行分析求解。SimSolid能夠解決很多傳統有限元分析方法不能求解的問題，下面列舉一些能夠體現SimSolid優勢的例子：

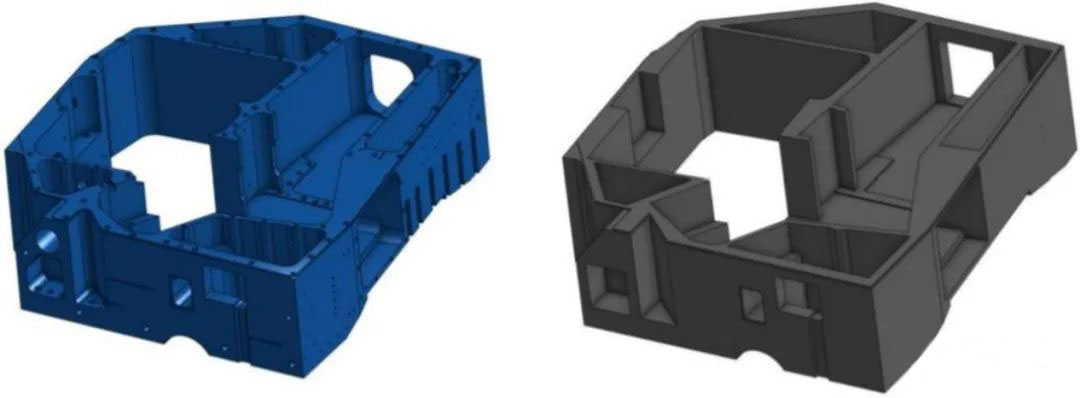

消除零件幾何簡化。采用傳統有限元分析方法時，首先要通過檢查并刪除細節特征來簡化模型。下圖為原始CAD幾何圖形和傳統有限元分析中一個可能的簡化結果。值得注意的是，不同的分析人員可能采用不同的方式簡化幾何結構，從而使驗證分析模型更加復雜。

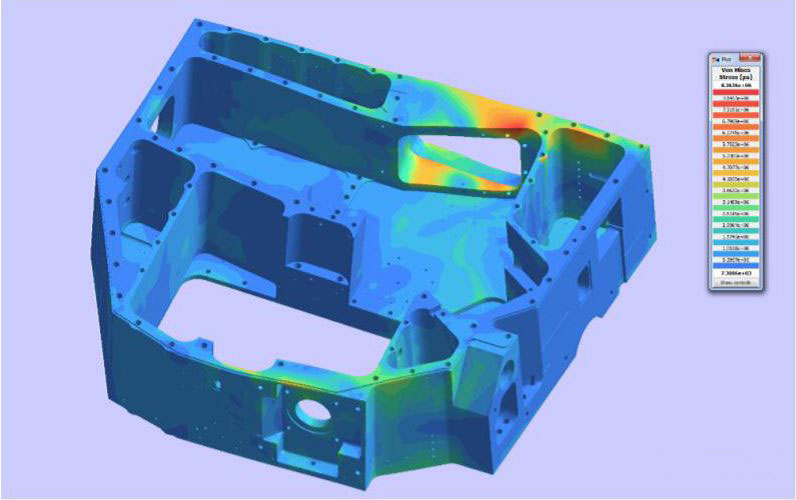

使用SimSolid時，所有的幾何特征都被保留在模型中，并且使用原始幾何進行分析。圖2中的幾何由1200多個面和150多個小孔組成，建模加上求解的時間不超過4分鐘，進行再分析時耗時更短，不超過1分鐘。

除了零件幾何清理。一般情況下，CAD幾何模型經常包括小碎面或薄面，還存在奇怪的相交面情況。SimSolid對這些類型的幾何能夠很好地處理。下圖中的幾何模型，存在很多的小碎面，在表面上還有數字壓印。使用傳統有限元分析時，需要通過編輯、合并、移除等方式處理很多表面，但使用SimSolid時，這些幾何可以直接用來分析，用戶不用做任何修改。

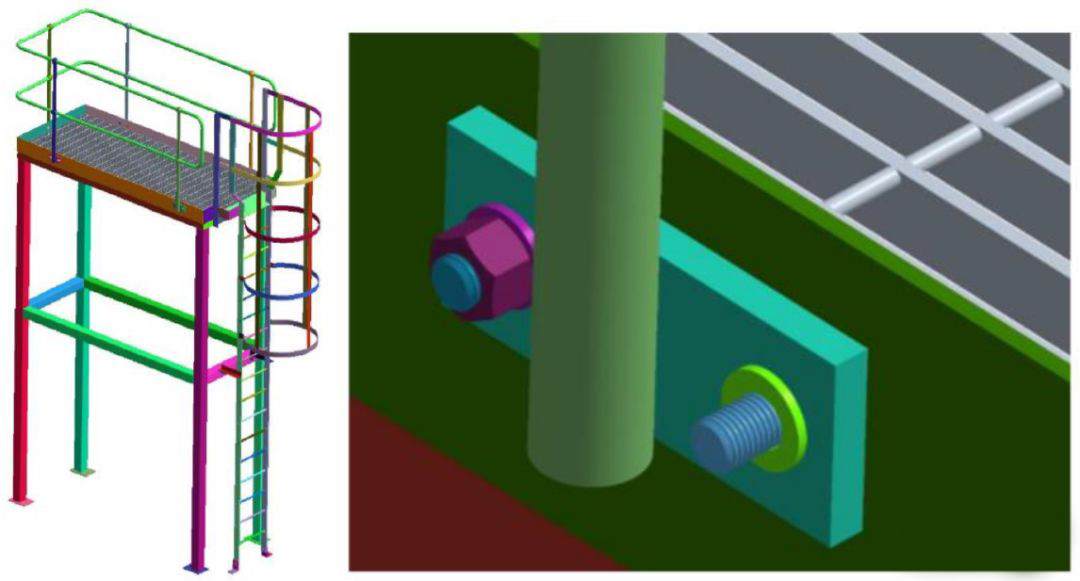

可以直接對大型裝配體進行分析。使用SimSolid，可以直接對包含不同尺寸、形狀零件的大型裝配體進行分析。下圖所示的通道平臺，由153個獨立的零件組成。這些零件中，一些為實體（梯子橫檔），一些為薄壁和中空件（管狀框架），一些外形復雜件（地板格柵），一些為小零件（螺栓、螺帽、墊圈）。所有這些幾何細節都被保留，包括螺栓、螺帽的螺紋。

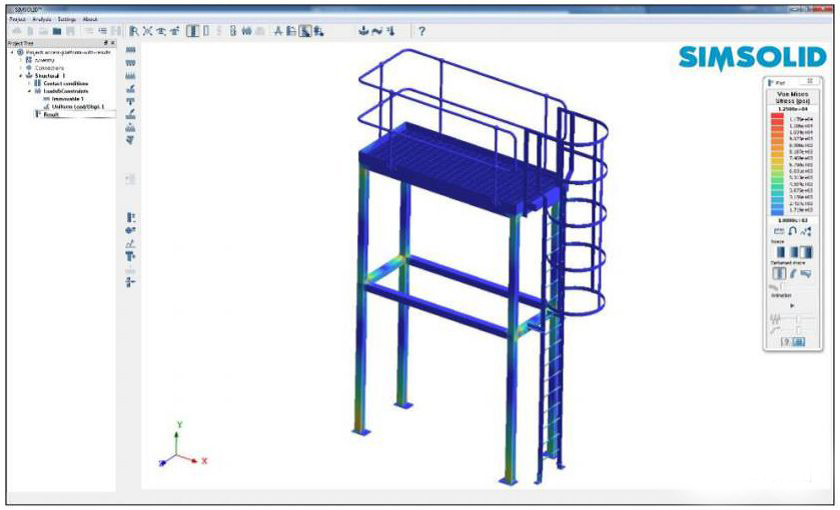

該模型在沒有經過修改的情況下由CAD直接導入，各零件之間的連接自動生成，而且不需要生成網格。在基座位置施加固定約束，并施加一個簡單的側向載荷。在一個桌面級的PC上處理這樣一個問題，包括導入、建模和求解的整個過程僅用了不到9分鐘的時間，如果利用傳統的有限元分析方法是不能做到的。

三 、SimSolid價格
SimSolid軟件的功能和優勢就給大家介紹到這里，那大家最關心的問題，如此好用的SimSolid軟件多少錢呢，北京衡祖是SimSolid正版軟件代理商，可為您提供咨詢/試用/報價等服務。歡迎點擊右方在線咨詢獲取軟件精準報價，或者撥打24小時服務熱線010-62054110。
