Altair AcuSolve產品亮點

?高的效率，靈活的工作流程

?完善的物理模型，包括流動、湍流、傳熱和不相容多相流

?在高度扭曲的網格上仍可保持精度及穩定性

?用于穩態、瞬態計算的快速算法

?出色的并行計算加速性能

?先進的多物理場求解能力，通過Altair求解器和第三方程序?qū)崿F(xiàn)流體與剛體、柔體的耦合

Altair AcuSolve優勢

Altair AcuSolve的理念是，用戶不需要犧牲魯棒性和易用性來得到高精度的仿真結果。用戶不再需要花費數天乃至數周來調整網格質量，僅需生成網格，提交計算，分析結果這么簡單。

1、高級的物理模型

你碰到的問題有沒有在挑戰求解器的能力？湍流的漩渦、不相容多相流動、流固耦合和其他一些問題？AcuSolve可以很方便地解決這類問題，你不得要糾結于差分格式、時間積分、CFL約束等求解器的選項。所有支持的流動特征由單一求解器處理，不需要針對不同的分析對象調整這些參數。

2、高速并行計算能力

為了使CFD仿真發揮特別大的效用，往往需要在產品的設計初期對各種備選方案進行驗證，這就給求解器提出了快速得到計算結果的要求。Altair AcuSolve在這方面的能力主要體現在：

?壓力、速度全耦合的算法，使非線性方程快速收斂。

?高的效率并行架構，提供分布式、共享式和混合式并行模式。

?在上千核CPU仍顯示出根好的加速性能。

Altair AcuSolve仿真功能

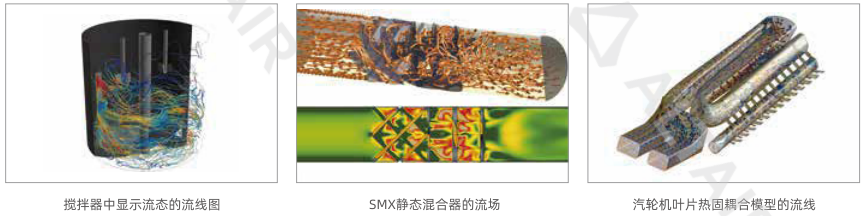

1、流動模擬：專注于不可壓縮和亞音速可壓縮流的仿真。針對這類問題，可考慮牛頓流體和非牛頓流體材料模型。對于特殊的流動模型，比如Stokes流動，提供了除N-S方程之外的Stokes方程選項。

2、傳熱和輻射模型：針對流體和固體的傳熱模型種類多，包括：共軛換熱、自然對流、封閉腔輻射、太陽輻射、針對薄板的熱殼單元、簡化的換熱器模型。

3、湍流模型：

AcuSalve完整地提供了工業界常用的RANS流模型：

?Spalart-Allmaras

?SST

?K-omega和BSL k-omega

?Standard k-e，realizable k-e和 RNG k-e

對于高精度的瞬態分析，支持如下模型：

?基于Spalart-Allmaras方程的分離渦模型（DES和DDES）

?基于SST兩方程的分離渦模型

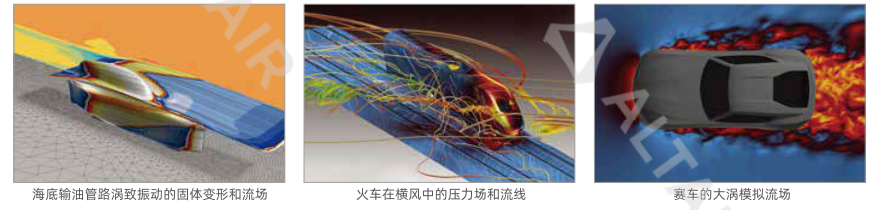

?固定／動態系數法的大渦模擬模型（LES）

對于涉及湍流轉捩的仿真，AcuSolve提供以下轉捩模型：

?Y單方程模型

?Y Re-theta雙方程模型

4、多相流：Altair AcuSolve多相流模型能夠處理兩種不相容的不可壓縮流體仿真。多相流可與傳熱、湍流、運動和變形網格、滑移網格及流固耦合共同計算。兩種流體密度無比例限制，允許水-空氣、水-油等模擬。

5、運動網格：Altair AcuSolve提供了兩種處理運動網格的方法。對于復雜的運動方式可以采用任意拉格朗日歐拉法（ALE）。另外，對于簡單的運動，可以采用邊界條件工具自定義邊界上和模型內部網格的運動規律。

6、用戶自定義函數（UDF）：允許用戶自定義函數來定義材料屬性、邊界條件、源項和其他一些特征。也可以采用容戶端-服務器編程模式，允許耦合CFD模型和外部程序，比如控制系統代碼。
7、多物理場：先進的多物理場功能得益于瞬態仿真和網格變形的能力。AcuSolve不需要耦合外部代碼就可以實現如下功能：

?無交互作用的物體的剛體運動

?線性結構變形

和其他Altair Slmulation模塊耦合可以實現如下功能：

?有限質量的粒子追蹤（和AcuTrace耦合）

?多體動力學（和Altair MotionSolve耦合）

?豐線性結構變形（和Altair OptiStruct耦合）

8、前處理功能：圖形用戶界面AcuConsole包含了豐富的設置選項，有助于快速創建CFD模型，AcuConsole界面中包含了AcuSolve的所有功能，可以采用圖形交互模式操作，也支持自動化批處理腳本模式。

9、后處理功能：后處理采用AcuFieldView模塊，來自Intelligent Light公司的OEM版本，提供了客戶端服務器端的并行交互模式，可以實現計算數據的批量后處理。
