Altair Flux軟件亮點

Altair Flux擁有一統的數值分析技術，能夠快速地提供準確的結果。Flux豐富的擴展功能，如：多參數分析功能、電路和機械運動耦合，能夠執行大量的分析、設計和優化。

廣泛的應用

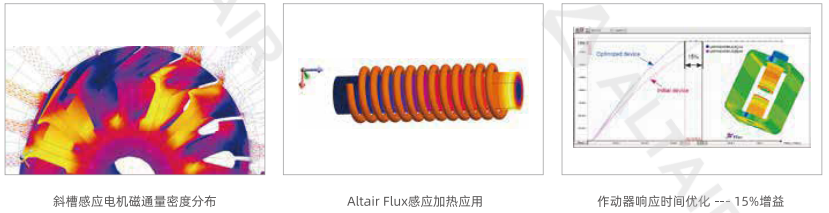

·旋轉電機

·線性作動器、螺線管

·變壓器＆電感

·感應加熱

·傳感器

·電纜、電氣連接

·電磁兼容

Altair Flux軟件優勢

1、準確性

·Flux采用高級數學模型以及自適應建模技術，在短計算時間內提供準確和可靠的結果。

·Flux一直持續研發改進求解器以提高計算速度，能夠用于成千上萬個設計工況的分析評估。

2、靈活性

·全方面定制化以滿足用戶需求。

·內嵌腳本工具和宏編輯器，用于分析流程記錄和自動化。不同的工作流程可以完全保存和重復。

·Flux能夠與任何軟件耦合，提高非專業人員使用效率。

3、參數化仿真

Flux能夠用參數定義幾何尺寸或物理特性，并且很方便通過方程式將多個參數相連。分析任務中任意參數的影響可通過多維曲線、云圖／矢量圖、動畫進行直觀的視圖查看。

4、擴展性

Flux能夠很方便地與其他3D分析軟件耦合，用于復雜現象的多物理場模擬。Flux可與系統分析工具連接，用于元器件在系統中的性能分析或控制策略設計。耦合應用支持不同層級的交互方法，從降階模型抽取到完全協同仿真（co-simulation）應用。

Altair Flux軟件功能

1、廣泛的分析類型

·磁場、電場、熱場

·磁／電介質／熱耦合

·機械運動耦合

·多物理場耦合

·靜態、時諧、瞬態分析

·參數化分析

·外電路連接

2、強大的幾何建模功能

·簡單易用的2D建模器sketcher，包含參數化功能

·內嵌全參數化3D建模器Modeler

·高級CAD導入＆導出功能

·幾何模型修補及簡化功能

·2D＆3D旋轉電機專用建模模板

3、強大且靈活易用的網格剖分器

Altair Flux 網格剖分器支持不同的網格類型及網格技術，可混合用于2D和3D分析中：

·基于幾何和物理特征的智能的自動網格剖分功能

·優異的網格尺寸大小、分布控制能力

·映射網格剖分和鏈接網格剖分

·2D＆3D網格自適應加密求解

Altair Flux也支持直接從Altair HyperMesh和Altair SimLab中導入復雜3D幾何模型的有限元網格用于電磁場計算。

4、高級模型技術快速獲得準確結果

·用于開域問題的Infinite box

·無網格線圈（Non-meshed coil）

·利用表面單元模型模擬薄壁層

·幾何模型斜槽影響快速評估

·非線性各向異性材料模型

·磁滯模型

·繞組集膚效應和鄰近效應損耗計算模型

·用于電力導體計算的部分單元等效電路方法（PEEC）
5、可靠的求解器

·全參數化求解器用于幾何參數和物理參數掃描分析

·多個迭代以及直接線性求解器可供選擇，支持多核并行計算

·非線性求解器

·分布式參數化并行計算，支持多核或多機器運行

·網格自適應及時間步長參數自適應掃描

6、后處理

Flux能夠獲得豐富的物理量：

·電場強度、磁場強度、溫度

·磁通量、電感、能量

·鐵心損耗和焦耳損耗

·位移、速度、電磁力、力矩等

·集膚效應視圖

·用戶自定義物理量

·Map圖、云圖、矢量圖、動畫

·2D和3D曲線及譜分析

·剖面圖

·用于系統分析的查詢表（Look-upTable)

·數據導出（Excel、txt等）

多物理場

Flux提供直接接口用于與指定工具連接，設置協同仿真或者載荷傳遞，主要應用于電磁-熱以及電磁-振動-噪聲分析。

1、電磁-熱分析

Flux可以與流體分析工具（如 Altair AcuSolve 、ANSYS FLuent，或CD-Adap-co STAR-CCM＋）耦合進行功能更強大、結果更準確的流體散熱分析。得益于支持所有潛在的熱耦合能力，Flux能夠提高電磁-熱分析設計的準確性。

2、振動噪聲耦合用于減振降噪

電磁力是電磁結構的噪聲源之一，Altair Flux能夠準確計算這些電磁力并應用于振動分析工具，例如Altair OptiStruct，LMS Virtual.Lab,MSC Nastran或ANSYS Mechanical.

3、高級系統集成

考慮電磁設備應用的機電環境是對其真實性能優化的關鍵，通過提取等效電路、查詢表輸出或者協同仿真的方法，能夠將Flux與系統仿真器Altair Activate耦合，針對不同的設計需求建立不同精度層次的系統模型。Flux也同樣支持于其他系統分析工具進行耦合，包括MatLab Simulink以及LMS Imagine.Lab Amestim。

分析過程自動化

·自定義宏以及界面

·通過命令語言（基于Java和Python的面向對象的語言）簡化操作過程（從幾何生成直至結果后處理）

·在Altair Compose中調用Flux執行更廣泛的計算過程

·任意軟件可以通過API驅動Flux

優化

利用Altair強大可靠的優化工具Altair HyperStudy可增強Flux功能，能夠自動驅動Flux有限元模型進行參數優化研究，可很大程度的提升設計增益。

高性能計算（HPC）

強大的計算機能力（多處理器成者集群）使得同時計算許多設計方案成為可能。Flux的分布式參數計算功能能夠直接用于所有分析應用。

Flux與Altair出色的計算工作調度管理工具Altair PBS Works相連接，讓用戶可以利用遠程HPC服務器的強大能力。
