本篇文章通過一個簡單的模型來展示熱分析以及熱固耦合分析的流程。

①導入模型，賦予材料，自動識別接觸關系

②設置熱分析載荷步
接觸關系設定為No thermal resistance，即接觸面可以傳熱，不會產生溫度差：

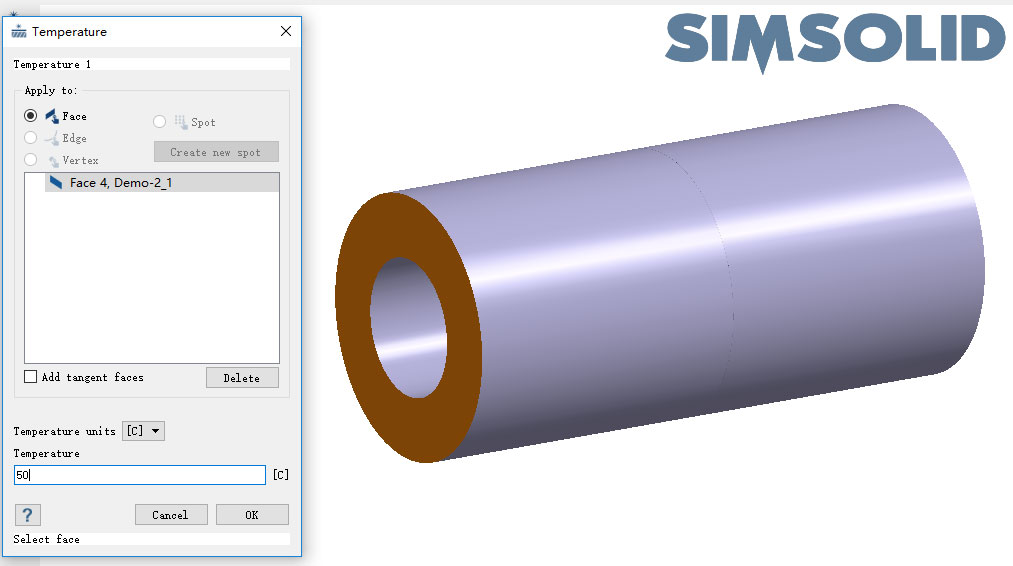

然后在其中一端給與高溫熱源50攝氏度：

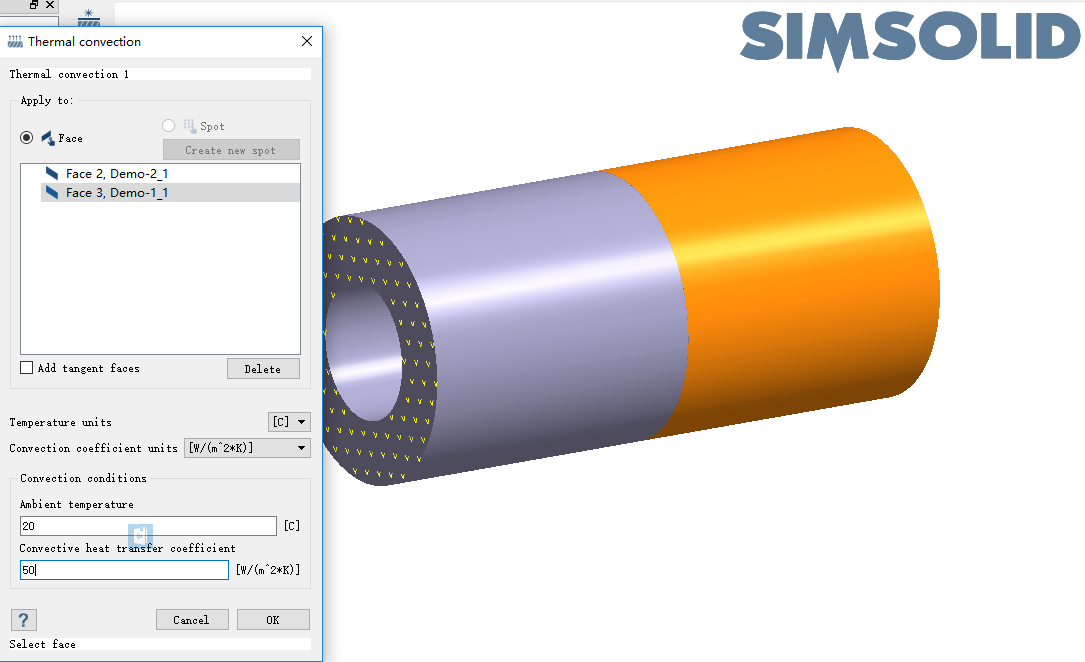

在側壁面設定熱對流，環境溫度20攝氏度，對流系數50W/(m2*K)：

設置好以后點擊運行。

③查看結果：溫度場

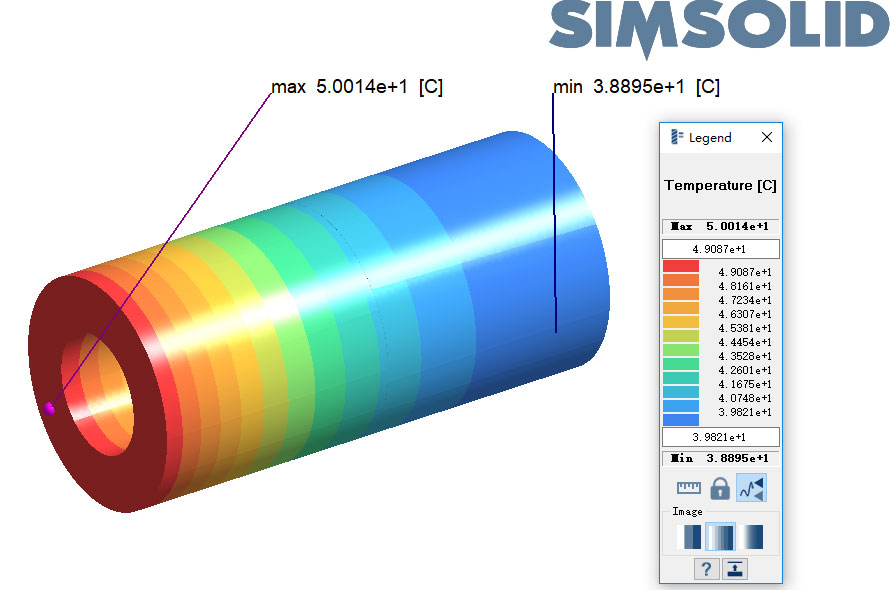

可以觀察到在接縫處溫度是連續變化的。

④更改接觸屬性：設置絕緣接觸

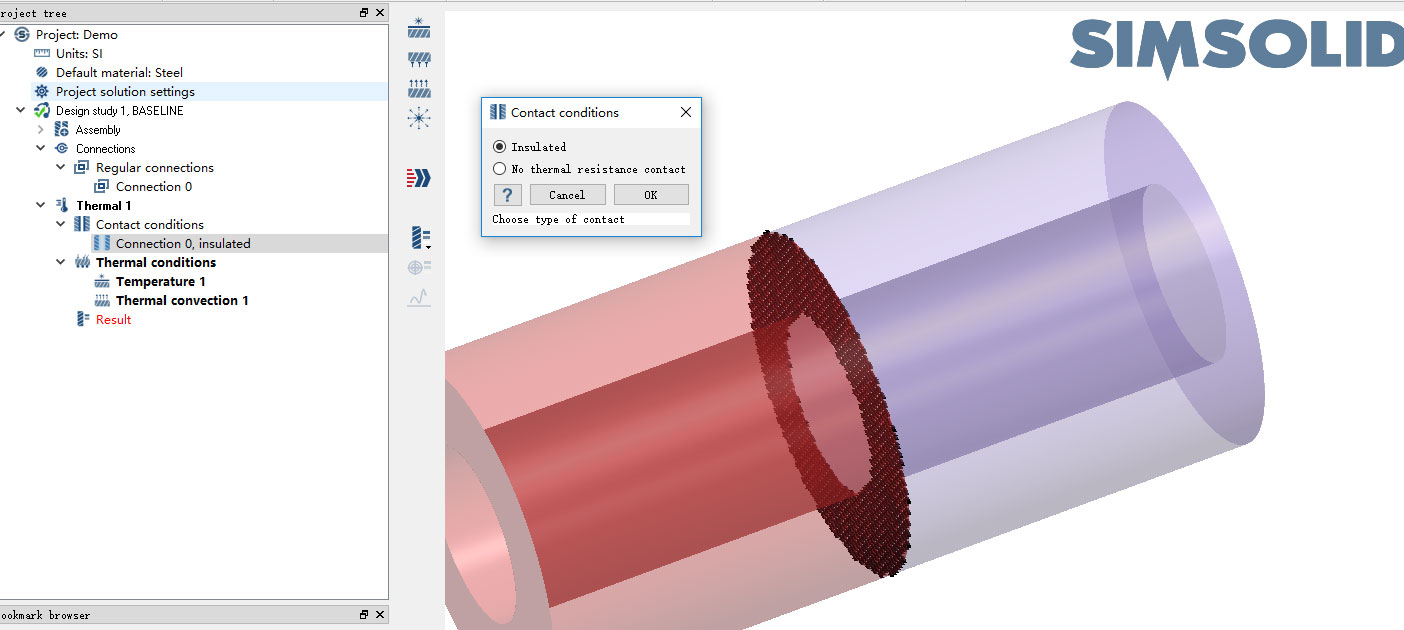

在Contact conditions里面講接觸面的屬性改為 Insulated，然后再次運算結果。

⑤查看修改過接觸屬性的結果

可以觀察到在接縫處溫度是連續變化的。

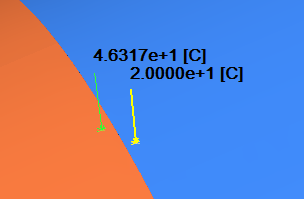

可以看到在接縫處溫度的越變：靠近熱源端46攝氏度，而另一端等于室溫20攝氏度：

⑥熱固耦合分析設定

我們使用之前計算的溫度場（界面溫度連續 No thermal resistance）進行熱固耦合的分析計算，點擊創建Structural Linear分析。

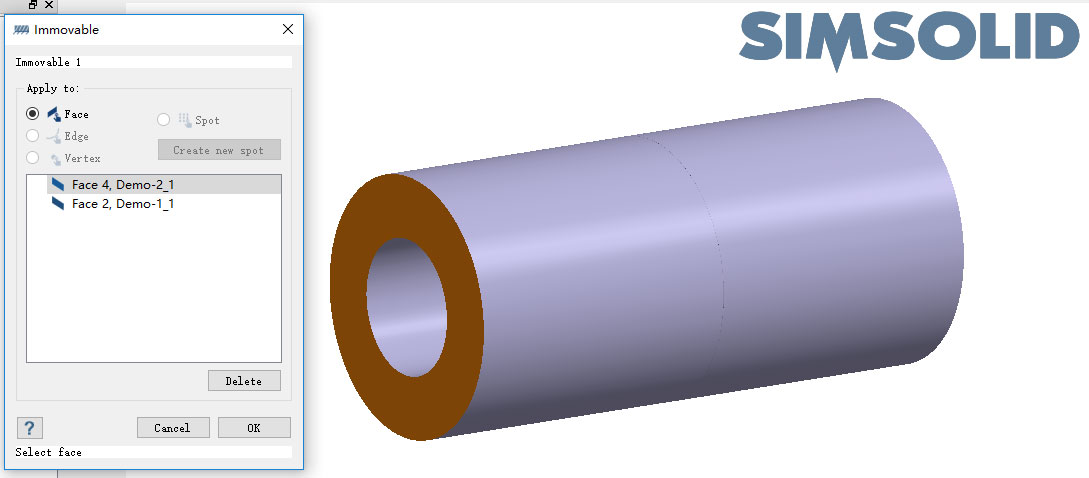

這個圓柱形模型在加熱后會膨脹，我們在它兩端添加束縛：

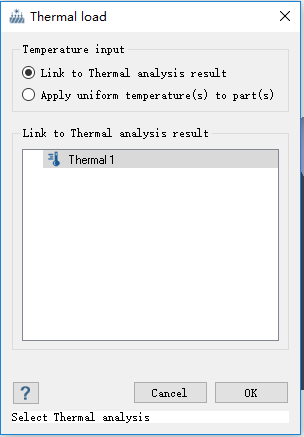

然后給這個模型施加熱載荷，選擇之前的載荷步 Thermal 1：

設定完成后運行計算。

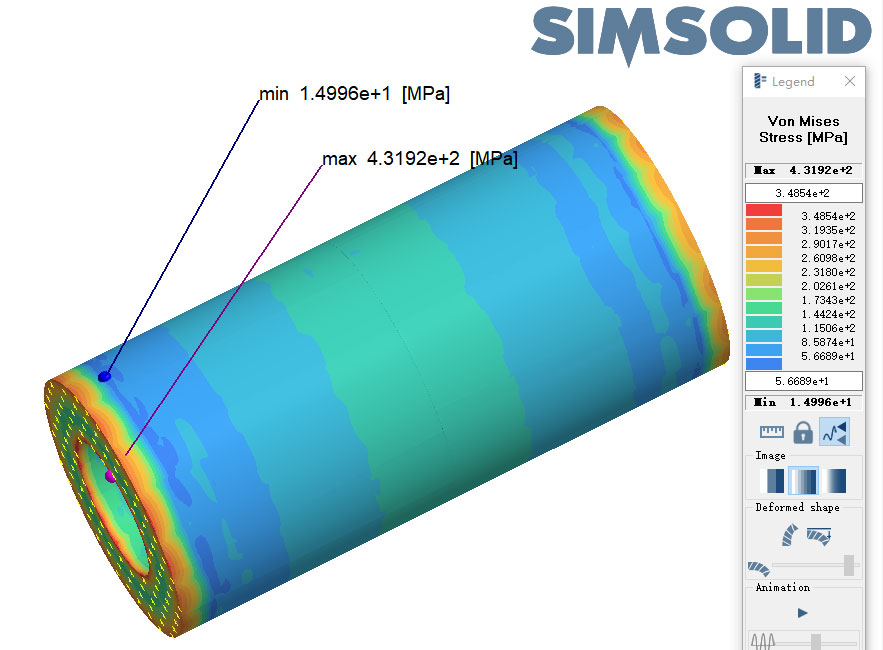

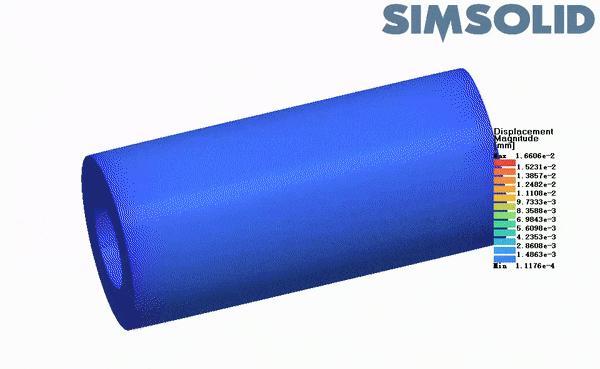

⑦查看結果：位移&應力

SimSolid中可以通過設置溫度、熱通量、體積熱和對流4種邊界條件設定熱分析場景，并且可以設定每個接觸面的傳熱屬性。在熱分析結束后，通過將前一步結果的溫度場，作為熱載荷施加到線性靜力分析當中，可以進行熱固耦合分析，以得到熱應力及其位移結果。
